شناخت مدارات سری و موازی در الکترونیک

برای شناخت مدارات سری و موازی در الکترونیک اگر در یک مدار الکتریکی دو یا چند مصرف‌کننده به‌گونه‌ای به هم‌بسته شوند که جریان عبوری از هر یک از آن‌ها یکسان باشد، می‌گوییم مصرف‌کننده‌ها باهم سری بسته‌شده‌اند. مصرف‌کننده‌ها می‌توانند مقاومت‌های مساوی یا غیرمساوی نیز باشند. دو عدد لامپ با یکدیگر به‌صورت سری بسته‌شده‌اند.

شناخت مدارات سری و موازی در الکترونیک

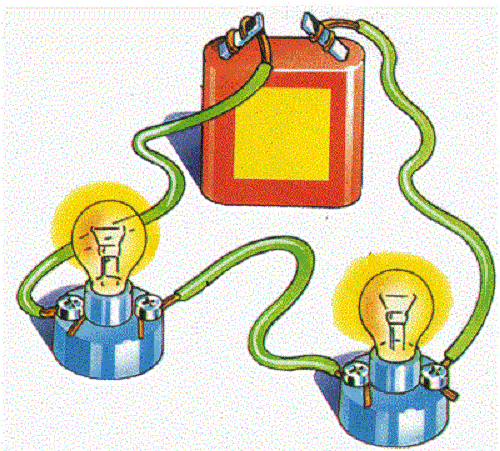

در یک مدار سری، مقاومت‌ها (مصرف‌کننده‌ها) طوری به هم متصل می‌شوند که انتهای مقاومت اول به ابتدای مقاومت دوم و انتهای مقاومت دوم به ابتدای مقاومت سوم وصل می‌شود و به همین ترتیب تا آخرین مقاومت ادامه می‌یابد، در مدار سری فقط یک مسیر برای عبور جریان الکتریکی وجود دارد، مقاومت کل در مدار سری برابر با مجموع مقاومت‌های مدار است، همیشه می‌توانیم مقاومت معادل RT را جایگزین کلیه‌ی مقاومت‌های سری موجود در مدار نماییم.

نکته: هرگاه چند مقاومت مساوی به‌صورت سری به یکدیگر اتصال یابند، مقدار مقاومت معادل از حاصل‌ضرب تعداد مقاومت‌ها در مقدار یک مقاومت به دست می‌آید.

تعریف مدار موازی

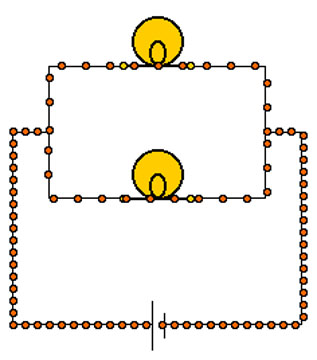

اگر در یک مدار الکتریکی، دو یا چند مصرف‌کننده طوری به هم متصل شوند که ولتاژ دو سر آن‌ها باهم برابر باشد، می‌گوییم مصرف‌کننده‌ها باهم به‌صورت موازی بسته‌شده‌اند. شکل زیر سه عدد مقاومت را که به‌صورت موازی بسته‌شده‌اند نشان می‌دهد.

در نقشه‌ی فنی به‌جای هر قطعه، از علامت قراردادی یا نماد آن نقشه‌ی فنی مانند شکل زیر:

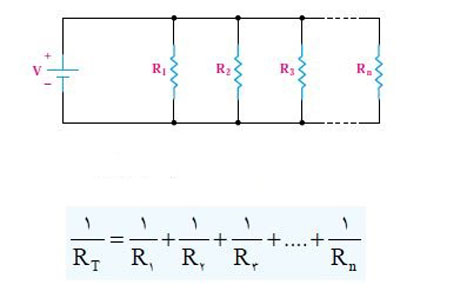

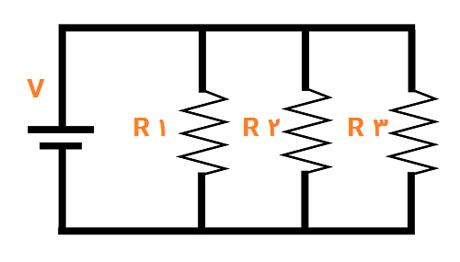

برای محاسبه مقاومت معادل در مدار موازی نشان داده که در زیر آمده است  از رابطه ی RT استفاده می کنیم.

نکته: اگرn مقاومت مساوی با یکدیگر به صورت موازی بسته شده باشند، برای به دست آوردن مقاومت معادل RTمقدار یک مقاومت را به n تقسیم می کنیم.

شناخت مدارات سری و موازی در الکترونیک

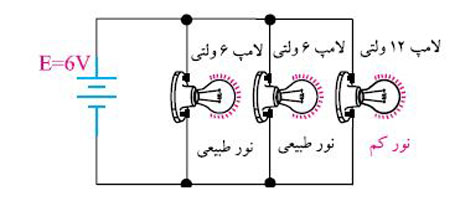

فرض کنید دو عدد لامپ ۶ ولتی یک وات و یک عدد لامپ ۱۲ ولتی یک واتی داریم، می‌خواهیم هر سه لامپ را با یک منبع تغذیه روشن کنیم. حالات زیر اتفاق می‌افتد: هر سه لامپ را به‌صورت موازی ببندیم و به منبع ۶ ولت وصل کنیم. در این صورت لامپ‌های ۶ ولتی نور طبیعی دارند ولی لامپ ۱۲ ولت، نور طبیعی ندارد زیرا ولتاژ تغذیه‌ی آن کم‌تر از ۱۲ ولت است.

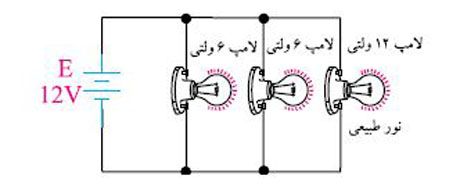

هر سه لامپ را به‌صورت موازی ببندیم و به منبع ۱۲ ولت وصل کنیم. در این صورت لامپ ۱۲ ولتی دارای نور طبیعی است، ولی لامپ‌های ۶ ولتی هر دو می‌سوزند. زیرابه دو سر آن‌ها ولتاژ ۱۲ ولت، بیش‌تر از ولتاژ تغذیه وصل شده است،

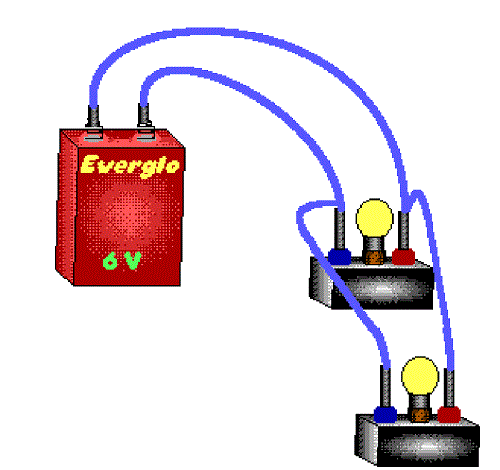

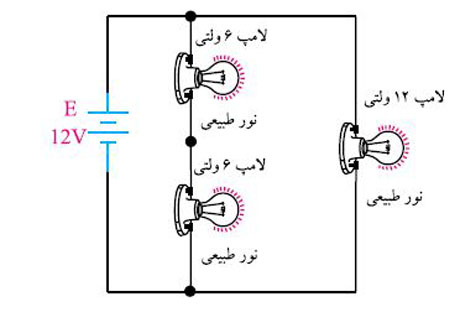

دو لامپ ۶ ولتی یک وات را با یکدیگر سری می‌کنیم و به ولتاژ ۱۲ ولت اتصال می‌دهیم. در این صورت به هر لامپ ۶ ولتی، ولتاژی برابر با ۶ ولت می‌رسد و لامپ‌ها با نور طبیعی خودکار می‌کنند. لامپ ۱۲ ولتی را نیز در این مدار، لامپ ۱۲ ولت نیز با نور طبیعی خودکار خواهد کرد.

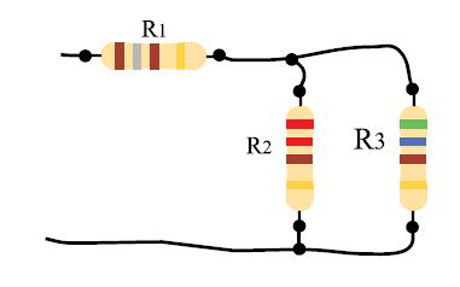

به مدار الکتریکی مدار سری موازی می‌گویند. درمدارهای سری- موازی تعدادی از عناصر با یکدیگر سری و تعدادی دیگر باهم موازی یا با مجموعه‌های سری عناصر، موازی می‌شوند. مقاومت‌های R3، R 2 با یکدیگر موازی هستند و مجموعه‌ی این مدارها با ۱R به‌صورت سری بسته‌شده است.

در تحلیل مدارهای سری-موازی، معمولاً باید مدار را به‌صورت سری یا موازی درآورد تا تحلیل و بررسی ما آسان شود در مدارهای ترکیبی سری-موازی باید اضافه کنم که قسمت‌هایی از مدار که به‌صورت سری بسته‌شده‌اند تمام ویژگی‌های مدار سری رادارند و قسمت‌هایی از مدار که به‌صورت موازی است، تمام خواص مدار موازی را دارد.

وسایل و ابزارهای آزمایشگاهی در الکترونیک

وسایل و ابزارهای آزمایشگاهی در الکترونیک یکی از مهم‌ترین بخش یادگیری و کار با علم الکترونیک محسوب می‌شود بدین خاطر داشتن لوازم و ابزارهای آزمایشگاهی برای هر تکنسین و کارشناس الکترونیک ضروری است و  وجود این ابزارها و وسایل به مقدار زیادی کار مارا دقیق‌تر و حرفه‌ای‌تر و آسان‌تر می‌کند و نداشتن آن‌ها مارا دچار مشکلات فراوانی می‌کند. در این مقاله به مهم‌ترین وسایل و ابزارهای آزمایشگاهی در الکترونیک می‌پردازیم.

 وسایل و ابزارهای آزمایشگاهی در الکترونیک

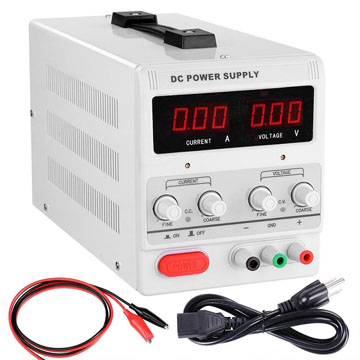

منبع تغذیه

در مدارهای الکتریکی جهت تأمین ولتاژ موردنیاز مدار از تغذیه dc استفاده می‌شود که این منبع تغذیه به‌صورت ولتاژ و جریان متغیری است که معمولاً مقدار ولتاژ بین ۰ تا ۳۰ ولت و جریان نیز بنا به قدرت منبع تغذیه بین ۰ تا ۳ آمپر متغیر خروجی می‌دهد.

ولت‌متر

در مدارها از ولت‌متر برای اندازه‌گیری ولتاژ استفاده می‌شود. ولت‌متر به‌صورت موازی در مدار قرار می‌گیرد. مولتی متر نیز می‌تواند این کمیت را به ما نشان دهد.

آمپرمتر

در مدارها از آمپرمتر برای اندازه‌گیری جریان استفاده می‌شود. آمپرمتر سری در مدار قرار می‌گیرد. امروزه یک دستگاه مولتی متر می‌تواند هر سه کمیت ولتاژ، جریان و مقاومت را اندازه‌گیری کند.

اهم‌متر

در مدارها از اهم‌متر برای اندازه‌گیری مقاومت استفاده می‌شود. برای این منظور اهم‌متر را به دو سر مقاومت وصل می‌کنند.

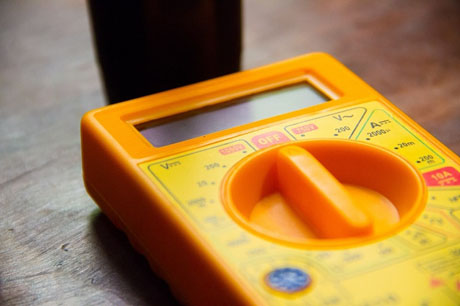

مولتی متر

مولتی متر به معنی چند انداز­ه­گیر است و به دستگاه‌هایی اطلاق می‌شود که چند کمیت را می‌توانند اندازه بگیرند. در اغلب آزمایشگاه‌ها و کارگاه‌ها از وسیله‌ای به نام مولتی متر استفاده می‌شود. این وسیله قادر به اندازه‌گیری کمیت‌هایی مانند ولتاژ، جریان و مقاومت است. امروزه غالباً از مولتی مترهای دیجیتالی که هم فراوان‌تر، ارزان‌تر و مرغوب‌تر و هم دقیق‌تر از مولتی مترهای عقربه‌ای است استفاده می‌شود.

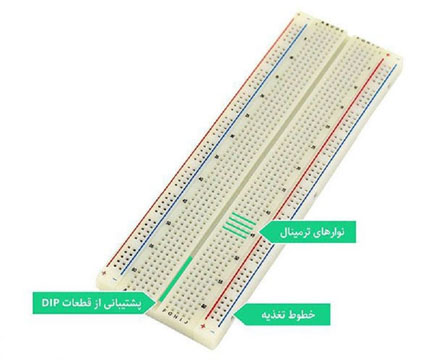

بردبُرد

ازجمله وسایل موردنیاز برای انجام آزمایش‌ها استفاده از صفحات مخصوص یا بردهای آزمایشگاهی است. یکی از بردهای آزمایشگاهی » بردبُرد « است. ساختمان ظاهری بردبُرد دارای سوراخ‌های تعبیه‌شده روی بردبُرد برای نصب قطعات الکترونیکی روی آن است. سوراخ‌های هر ستون به هم اتصال دارند. روی بردبُرد را نشان می‌دهد که در آن اتصال‌های مربوط به سوراخ‌ها نشان داده‌شده است.

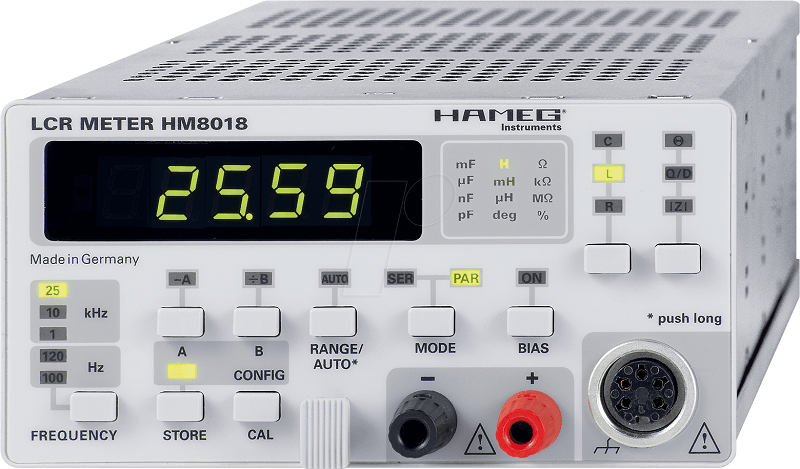

LC متر

 امروزه از وسایل دیجیتالی به نام اندوکتانس و ظرفیت خازنی استفاده می‌شود، شکل در برخی از مولتی مترهای دیجیتالی و عقربه‌ای نیز قسمتی برای اندازه‌گیری ظرفیت خازن وجود دارد تصویر یک نمونه از این مولتی مترها را نشان می‌دهد.

باتری

در مدارهای الکتریکی DC از باتری به‌عنوان منابع تغذیه استفاده می‌کنند.

سیگنال ژنراتور

سیگنال ژنراتور، دستگاهی است که قادر است شکل موج‌های مختلف سینوسی را با دامنه‌ها و فرکانس‌های مختلف تولید کند.

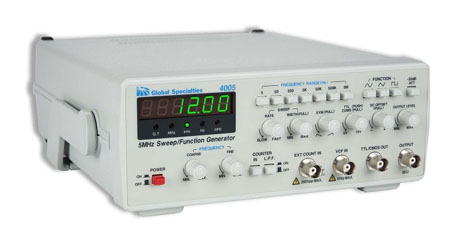

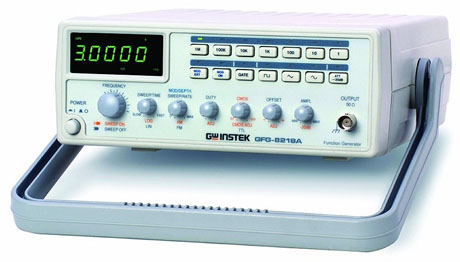

فانکشن ژنراتور

 نوعی سیگنال ژنراتور وجود دارد که می‌تواند شکل موج‌هایی مانند مربعی و مثلثی را تولید کند. به این دستگاه فانکشن ژنراتور می‌گویند.

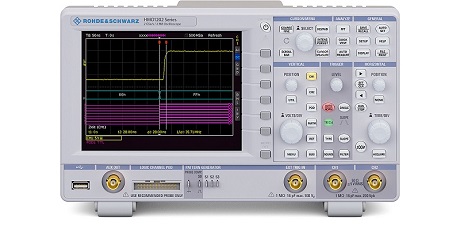

اسیلوسکوپ

وسیله‌ای که در آزمایشگاه برای مشاهده شکل موج به کار می‌رود، اسیلوسکوپ است.

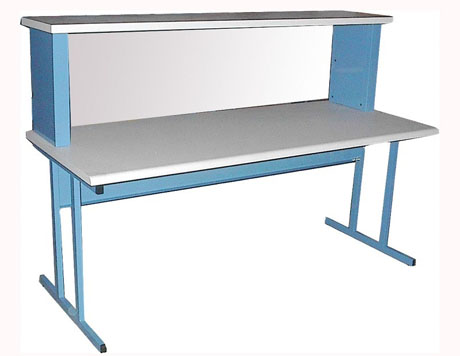

میز آزمایشگاهی

در اختیار داشتن یک میز آزمایشگاهی مناسب برای انجام آزمایش‌ها، سرعت و دقت انجام کار را افزایش می‌دهد.

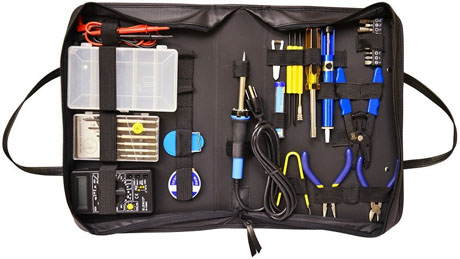

جعبه‌ابزار

در هر میز آزمایشگاهی لازم است یک سری وسایل مانند، سیم‌چین، انبردست، سیم لخت کن، هویه و سیم لحیم نیز وجود داشته باشد. زیرا در بسیاری از موارد به آن‌ها نیاز دو نمونه جعبه‌ابزار نشان داده‌شده داریم.

شناخت قانون اهم در یک مدار الکترونیکی

شناخت قانون اهم در یک مدار الکترونیکی به رابطه بین مقاومت، شدت‌جریان و اختلاف‌پتانسیل گویند که نخستین بار فیزیکدان آلمانی به نام اهم بیان کرد. به‌عبارت‌دیگر در یک مدار، اگر ولتاژ ثابت باشد، هرقدر مقدار مقاومت بیشتر می‌شود، مقدار جریان عبوری از آن کمتر می‌شود. در مداری که اختلاف‌پتانسیل یک ولت بین دو سر مقاومت یک اهمی برقرار باشد؛ جریانی با شدت یک آمپر از مدار می‌گذرد با دو برابر شدن ولتاژ اختلاف‌پتانسیل و ثابت ماندن مقاومت، شدت‌جریان دو برابر می‌شود، اگر اختلاف‌پتانسیل دو سر مدار را نصف کنیم مقدار جریان نصف می‌شود.بر اساس قانون اهم، مقدار مقاومت نسبت مستقیم با ولتاژ و نسبت معکوس با جریان دارد. در رابطه قانون اهم، مقدار ولتاژ برحسب ولت، جریان برحسب آمپر و مقاومت برحسب اهم است.

شناخت قانون اهم در یک مدار الکترونیکی

مسیر کاملی را که برای عبور جریان الکتریکی وجود دارد ((مدار الکتریکی)) گویند. هر وسیله ی الکتریکی برای این که بتواند کار و عملی انجام دهد ضروری است تا جریان الکتریکی از یک قطب تولید کنده منبع فرستاده شود و پس از عبور از وسیله مورد نظر و انجام کار به قطب دیگر مولد باز گردد… اجزای اصلی یک مدار الکتریکی ساده عبارت‌اند از :

– منبع تغذیه (باتری – ژنراتور)

– سیم‌های رابط

– مصرف‌کننده (بار)

مصرف کننده یا بار وسیله ای است که انرژی الکتریکی را به به انرژی دیگری تبدیل می کند. مانند لامپ روشنایی انرژی الکتریکی را به به انرژی روشنایی تبدیل می کند. میزان توانایی انجام کار در مصرف کننده های الکتریکی را برحسب توان آنها می سنجند که در مقاله در زمینه توان در مورد توان الکتریکی بحث شده است که می توانید مطالعه فرمایید. توجه داشته باشید که زمانی دریک مدار جریان برقرار می‌شود که مداربسته باشد و اگر باوجود منبع انرژی در مدار جریان برقرار نباشد می‌گوییم مدارباز است.

شناخت هدایت الکتریکی در الکترونیک

بطور کلی هدایت الکتریکی در الکترونیک و شناخت عناصر از نظر هدایت الکتریکی به سه دسته تقسیم بنده می شوند

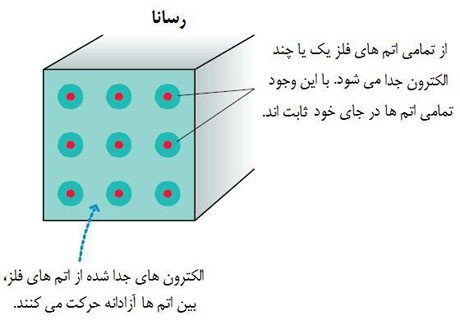

هدایت الکتریکی در الکترونیک در هادی ها

برخی از مواد مانند مس، آلومینیوم و فلزات دیگر بهراحتی جریان برق را از خود عبور می دهند. به این نوع اجسام هادی می گویند، به طور کلی اجسامی که الکترون آزاد زیادی دارند بهراحتی جریان برق را از خود عبور می دهند. فلزات یک تاسه ظرفیتی که الکترون آزاد زیادی دارند، هادی های بسیار خوبی به شمار می آیند.

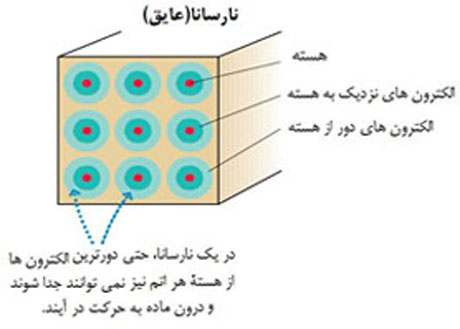

هدایت الکتریکی در عایق ها

در هدایت الکتریکی در الکترونیک مقابل هادی ها اجسامی وجود دارند که جریان برق رابه راحتی از خود عبور نمی دهند، به این گونه اجسام عایق می گویند. شیشه، هوا، کائوچو و بعضی از انواع پلاستیک ها عایق هستند. در حقیقت تمامی اجسامی که الکترون آزاد بسیار کمی دارند عایق محسوب می شوند.

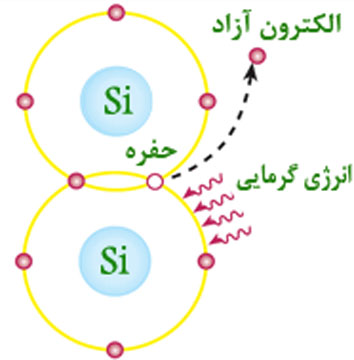

هدایت الکتریکی در نیمه هادی ها

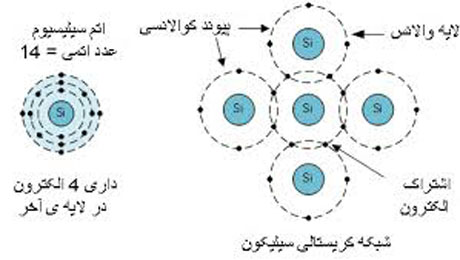

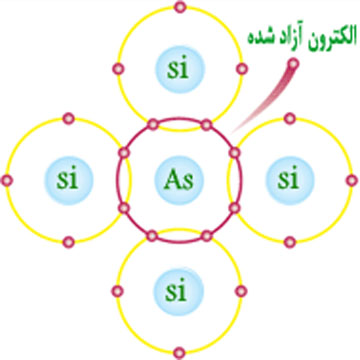

موادی مانند ژرمانیوم و سیلیسیوم وجود دارند که هادی یاعایق خوبی نیستند. این مواد ۴ ظرفیتی هستند و نیمه هادی نام دارند. در شرایط عادی، نیمه هادی ها تمایلی به دریافت کردن و یا از دست دادن الکترون ندارند، اما در صورتی که به آنها انرژی داده شود، می توانند الکترون آزاد کنند.

در شرایط عادی در هر اتم تعداد الکترون ها و پروتون ها مساوی است و اتم از نظر بار الکتریکی خنثی است. تعداد پروتون های داخل هسته یک اتم تغییر نم یکند. در واقع خصوصیات اتم، وابسته به تعداد پروتون ها است اما تعداد الکترون ها ممکن است تغییر کند . اگردر اتمی تعداد
الکترون ها از پروتون ها کم تر باشد، اتم بار مثبت دارد و چنان چه تعداد الکترون های اتمی از پروتون های آن بیش تر باشد، اتم بار منفی دارد اگر اتم های یک جسم، الکترون های خود را از دست بدهند یا الکترون زیادی بگیرند، آن جسم باردار خواهد شد. باردار شدن اجسام از چند راه امکان پذیر است:
الف- اصطکاک.
ب- تماس.
ج- القا.

۱۳راز نوشتن ایمیل‌‌های خوب و تاثیرگذار

برای اینکه ایمیلها و نامه های خوب و اثرگذار داشته باشیم ۱۳راز نوشتن ایمیل‌‌های خوب و تاثیرگذار را خدمتتان عرض میکنیم برای اینکه این روزها ارسال و دریافت ایمیل‌های زیاد کاری، سهم بزرگی در هماهنگی، یادآوری و انجام کار‌های روزمره در کسب و کار‌ها پیدا کرده است. نکته‌ی بد اینجاست که تعداد این ایمیل‌ها در گذر زمان به جای کم شدن، بیشتر و بیشتر می‌شود و جواب دادن به همه آن‌ها کاری سخت. در ادامه ۱۳راز نوشتن ایمیل‌‌های خوب و تاثیرگذار را به شما خواهیم گفت که نوشتن و تاثیرگذاری آن‌ها را چند برابر می‌کند.

۱- برای داشتن ایمیل‌‌های خوب ابتدا باید گفتاری، اما سعی در زیبا وشیوا نوشتن باشد

بسیاری از ما تا زمانی که قصد نوشتن یک ایمیل را داریم مکلف به رعایت تمام اصول و قواعد نامه نگاری می شویم و کاملا آن را به صورت نوشتاری سخت و غیر قابل هضم در می آوریم . کسب و کارهای موفق این پیچیدگی ها را کنار می گذارد و به راحتی در ایمیل به صوزت گفتاری با یک دیگر می کنند.

۲-اول پیش نویس کنید و بعد دوباره بنویسید

اول از همه ایده هایی که در ذهن دارید را بدون هیچ ترسی درباره ی ترتیب یا لحن سخن بنویسید. بعد ار ابتدا شروع کنید و جملات و کلمه ها را تاحد ممکن کوتاه تر و ساده تر کنید.

۳- درخواست پاسخ به ایمیل را وضح بگوید

اگر جواب واضح به ایمیل خود نیاز دارید یا می خواهید تصمیمی گرفته شود یا ارتباط با شخصی خاصی برقرار شود و مشخص بگویید.

۴- تنها دو بار از من یا ما استفاده کنید

شاید دوری کردن ازاین دو کلمه به صورت کلی کار بسیار سختی باشد، اما سعی کنید در سه جمله از ایمیل شما حداکثر یک یا دو بار من یا ما استفاده شود. استفده از زیاد از حد از این دو کلمه شما را خودمحور نشان می دهد.

۵- سری به خواننده بزنید

خود را به جای شخصی که قرار است ایمیل شما را دریافت کند بگذارید و چیزهایی که نوشته اید را بخوانید. جملاتی که نوشته اید جالب هستند؟ اگر نه جملاتی را تصور کنید که برای دریافت کننده ایمیل احتمالا جذاب خواهند بود اکنون با توجه به این موضوع جملات را تغییر دهید یا دوباره بنویسید.

۶-جملات سنگین و پیچیده را به جملاتی ساده تبدیل کنید

هرجمله ای که پیش از یک ایده توصیه پیشنهاد نظر و مواردی از این دست را در خود جای داده بشکنید و جمله ی کوتاه تر برای راحتی بیشتر در خواندن بنویسید.

۷- از ساده ترین کلمات ممکن استفاده کنید

اگر کلمه ای کوتاه تر وجود دارد که می تواند منظور شما باشد از آن استفاده کنید. بعد از این احتمالا استفاده از کلمات بسیار ساده اما با معنی گویاتر است.

۸- هر چیز گیج کننده ای را دوباره بنویسید

هرکلمه ی خارجی سخت تلفظ یا غیر متعارف را حذف کنید و از کلماتی ساده سرراست و با معنی مستقیم استفاده کنید تا خواننده راحت منظور شما را متوجه شود.

۹- به ایمیل خود شکلی ساده بدهید

لازم نیست برای نوشتن ایمیل خود از فرمتهای خاصی استفاده کنید که صفحه را شلوغ کند یا تمرکز خواننده را از بیم ببرد. بسیاری از افراد تنها متن ایمیلها را می خوانند.

۱۰-منظور خود را واضع و روشن بگویید

اگر قصد دارید درباره چیزی توضیح دهید این توضیح را حداکثر در ۲یا۳ جمله جای دهید و اگر به بیش از این نیاز بود در قالب یک متن یا سند به ایمیل پیوست کنید.

۱۱- از شکلک استفاده کنید

ایموجی ها به راحتی می توانید حالت شما را ترسیم کنند زمانی که جملات از بیان حالت شما نتوان می مانند ایموجی ها به راحتی اینکار را انجام می دهند. ایموجی ها در ایمیل های غیررسمی موجود در کسب و کار شما کاملا مناسب هستند.

۱۲- اندازه فونت را تغییر دهید و دوباره بخوانید

با تغییر کلمات در صفحه دوباره ایمیل را بخوانید تا متوجه تمام چیزهایی که نوشته اید شوید، نه اینکه تصوری از نوشته ی خود در ذهن داشته باشید. در همین حین ممکن است اشتباهاتی را پیدا کنید که در صورت انجام ندادن این تغییر کوچک ممکن بود از آن ها غافل بمانید.

۱۳- بلند بخوانید تا تاثیر آن را متوجه شوید

خواندن بلند جملاتی که نوشته اید کمک می کند کلمات نامتعارف در هر جمله را پیدا کنید. این باعث می شود که ایمیل‌‌های خوب داشته باشیم.

پیشنهاد من:  نخستین تصویر چاپ جوهرافشانی دو بعدی

امیدواریم این ۱۳ راز نوشتن ایمیل‌‌های خوب و تاثیرگذار بتواند کمکی برای ارسال ایمیلهای شما باشد.

منبع:http://elecompweb.com/two-dimensional-ink-jet-printers/

نحوی اتصال P-N دیود کریستالی ترانزیستور

در سری آموزشی الکترونیک و سخت افزار کامپیوتر به نحوی اتصال P-N دیود کریستالی ترانزیستور در الکترونیک می پردازیم و شناخت پایه ای قطعات الکترونیکی که ساختار دیودها و ترانزیستورها را تشکیل می دهد می رسیم : هرگاه دو کریستال نیمه هادی نوع N-P به هم اتصال یابند، الکترون های آزاد نیمه هادی نوع N که در نزدیک محل اتصال P-N قرار دارند به منطقه ی P نفوذ می نمایند و با حفره های کریستال نوع ترکیب P می شوند و به این ترتیب، حفرهایی از بین می روند و الکترون های آزاد به صورت الکترون های ظرفیت در می آیند.

نحوی پیوند دیود کریستالی ترانزیستور در الکترونیک

عبور یک الکترون از محل اتصال سبب ایجاد یک جفت یون می شود، زیرا وقتی الکترونی از ناحیه N به ناحیه ی P وارد می شود، در ناحیه ی Nیک اتم پنج ظرفیتی الکترونی رااز دست می دهد و به یون مثبت تبدیل می شود و در مقابل، درناحیه ی P یک اتم سه ظرفیتی الکترونی را دریافت می کند و سرانجام ، به یون منفی تبدیل می شود؛ازاین رو در نحوی اتصال P-N دیودکریستالی ترانزیستور این ترکیب مجدد الکترون ها با حفره ها در محل پیوند تعداد زیاذی یون مثبت و منفی را ایجاد می کند. این یون ها در کریستال ثابت هستند، زیرا به علت پیوند کوالانس نمی توانند مانند الکترون های آزاد حرکت نمایند؛سپس در محل پیوند ناحیه ای به نام لایه ی ((تخلیه ناحیه)) به وجود می آید که در آن حامل های هدایت الکتریکی (الکترون ها و حفره ها) وجود ندارند.

پیشنهاد من:  ساخت ترانزیستور با تداخل کوانتومی

مطلب پایانی

به ناحیه ی تخلیه ناحیه ی سد هم گفته می شود. در بحث دیود کریستالی ترانزیستور در الکترونیک به آنجا رسیدیم که یون های مثبت و منفی در ناحیه ی تخلیه سبب ایجاد میدان الکتریکی می شوند. این میدان الکتریکی با عبور الکترون های آزاد از محل اتصال مخالفت می کند. هرگاه میدان ایجاد شده به حدی برسد که مانع عبور الکترون از محل اتصال گردد حالت ((تعادل)) به وجود می آید و به این صورت، دیود کریستالی ساخته می شود.در ناحیه تخلیه ، ولتاژ ایجاد شده ((پتانسیل سد)) نام دارد . مقدار ولتاژ سد برای دیود سیلیکنی ،حدود ۰/۷ ولت و برای دیود ژرمانیمی حدود ۰/۲ ولت است.

منبع: http://elecompweb.com/crystal-diode-transistor/
نویسنده: ائلدار جعفریان

درام کارتریج و عملکرد آن در کارتریج پرینترهای لیزری

یکی از اصلی ترین اجزای کارتریج پرینترهای لیزری و دستگاه کپی درام است. نقش درام در کارتریج پرینترهای لیزری انتقال تصویر هک شده تونر بروی خود را به کاغذ انجام می دهد.هرچه کیفیت درام بهتر باشد تصویر باکیفیت تری حاصل میشود.در کارتریج پرینترهای لیزری جنس درام از سلنیوم و یا موادی دارای دارای حسایت به نور پوشیده شده که اصطلاحا فتو الکتریک نامیده می شود،که خود این مواد هادی الکتریسیته هستند.

پیشنهاد من:  تونر کارتریج پرینترهای لیزری

کارایی درام در کارتریج پرینترهای لیزری و کپی

دستگاه کپی و پرینتر نور لیزر را بروی شکل تابانده شده و رد حافظه خود ذخیره کرده استرا پس از ان بر روی لایه بیرونی درام می تابد در واقع به درام توسط سیم هاله نوری یا سیم که الکتریسیته در سراسر آن جریان دارد بار مثبت داده می شود.این بار همان نور یا لیزر است که دستگاه کپی برروی شکل تابانده ودر حافظه خود ذخیره کرده است و درام ویژگی الکتریکی آن را بر روی کاغذ انتقال دهد

نقش تونر درکارتریج پرینترهای لیزری و کپی

سپس درام تونر را به خود جذب کرده و چون بار مثبت دادرد تونر به مناطقی از درام که از بار منفی تخلیه شده اند می چسبد و پس از ان تونر بوسیله درام بروی کاغذ میریزد و در انتها در قسمت فیوزینگ، تونر پخته شده و در کاغذ می چسبد.و پس از آن توسط غلطک های خروجی از دستگاه خارج میشود بدین ترتیب تصویر مورد نظر توسط درام بر روی کاغذ حک می شود.

نتیجه گیری

چنانچه در کیفیت پرینت صفحات مشکلی مشاهده می کنید مثلا خطوط و یا نقاطی غیر عادی روی کاغذ پرینت شده مشاهده کردید ممکن است نیازبه تعویض درام باشد . معمولا پس از هر بار شارژ کارتریج نیاز است تا درام تعویض شود و در آخر خاطر نشان می شویم که درام و تونر کارتریج گاهی از هم سوا هستند.که معمولا هم جداگانه تعویض می شوند و گاهی هم بعضی از تونر کارتریج پرینتر های لیزری به همراه درام هستند که همزمان تعویض می شوند.

ساخت ترانزیستور با تداخل کوانتومی

پژوهشگران آمریکایی موفق شدند با خواص مکانیکی و الکتریکی اتصالات تک مولکولی تداخل کوانتومی برای ساخت ترانزیستور با تداخل کوانتومی موجب شوند تا اطلاعات بیشتری درباره تداخل کوانتومی برای ساخت ترانزیستور به دست آید، تداخل هایی که موجب رفتارهای غیر عادی در خواص انتقال این ساختارها می شود. این پروژه می تواند به تولید ادوات ترانزیستوری تک مولکولی کمک شایان کند.

نحوی تولید ترانزیستور با تداخل کوانتومی

لتا ونماتارامن از دانشگاه کلمبیا می گوید به تولید ادوات ترانزیستوری تک مولکولی کمک شایانی کند. وی می افزاید تداخل کوانتومی نوعی ظهور خاصیت موجی – ذره ای است که در مقیاس کوانتومی ظاهر می شود معمولا این رفتارها در الکترون می تواند برای کنترل جریان مورد استفاده قرار گیرد که در نتیجه رفتار ترانزیستور مانند را به همراه دارد.از سوی دیگر می توان از تداخل کوانتومی به عنوان ابزاری برای کنترل جریان در اتصالات مولکولی استفاده کرد.

اخیرا یک تیم موفق شدند تا به استفاده از میکرسکوپ نیروی اتمی رسانا مقدار هدایت و نیرو را در این ساختارها اندازهگیری کنند. این گروه تحقیقاتی سه مولکول موسوم به ستیبن را طراحی و سنتز کردند به طوری که خواص انتقال الکترونیکی آنها با هم متفاوت است این گروه تحقیقاتی ازجهت این مولکول ها را برگزیدند که آنها به راحتی می توانند تبدیل به اتصال شوند از سوی دیگر گروه های تیومتیل انتهایی در این مولکول ها می تواند به عنوان اتصالات الکتریکی جهت اتصال به الکترودهای طلا استفاده شود.

پیشنهاد من:  جوهری حاوی گرافن با قابلیت پرینت و چاپ سریع

از آنجایی که تداخل کوانتومی در این ساختارهای مولکولی وجود دارد بنابراین هدایت الکتریکی در اتصالات مولکولی تغییرات شدیدی دارد. در این پروژه برای اولین بار چنین تغییراتی اندازه گیری شده است.با این ویژگی ها می توان از تداخل کوانتومی برای ساخت ترانزیستور با تداخل کوانتومی استفاده کرد. در چنین ترانزیستوری به جای استفاده از خاصیت ذره ایاز خاصیت موجی الکترون استفاده می شود.

منبع: http://elecompweb.com/quantum-interference-transistor/
نویسنده: علی ائلدارجعفریان
